Мокроходный счетчик холодной воды WRC Ду-40, с чугунным корпусом
Назначение

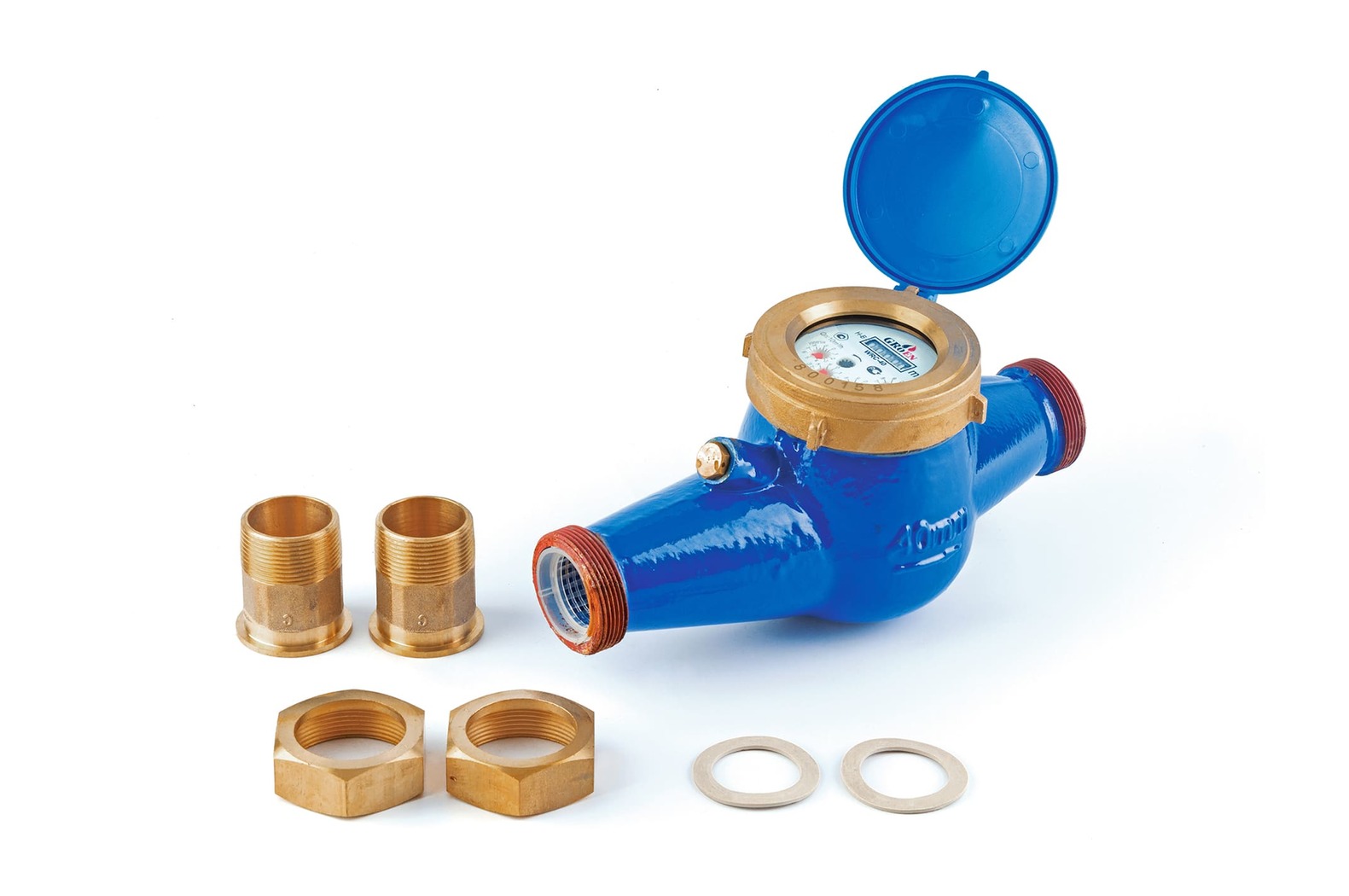

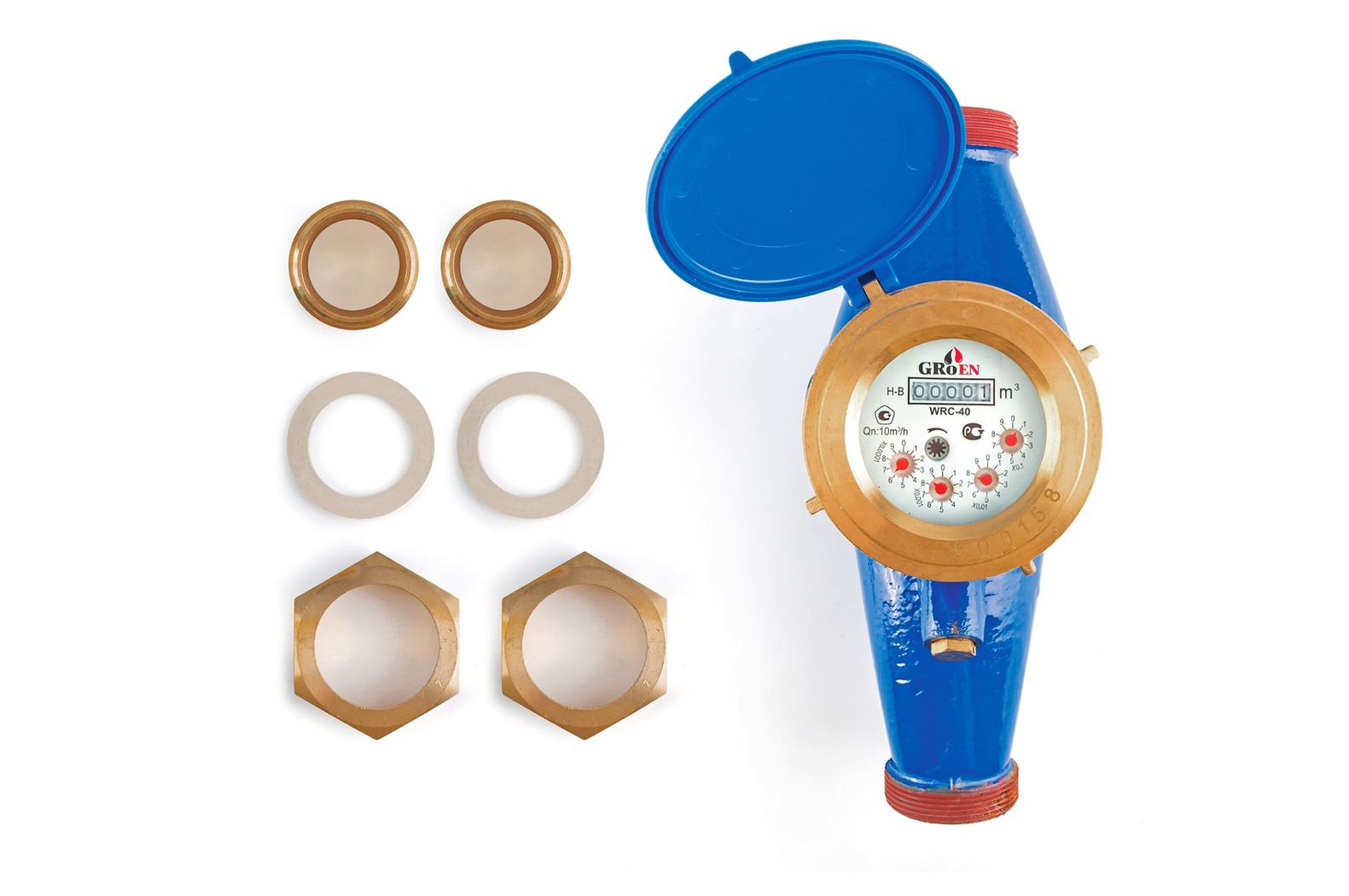

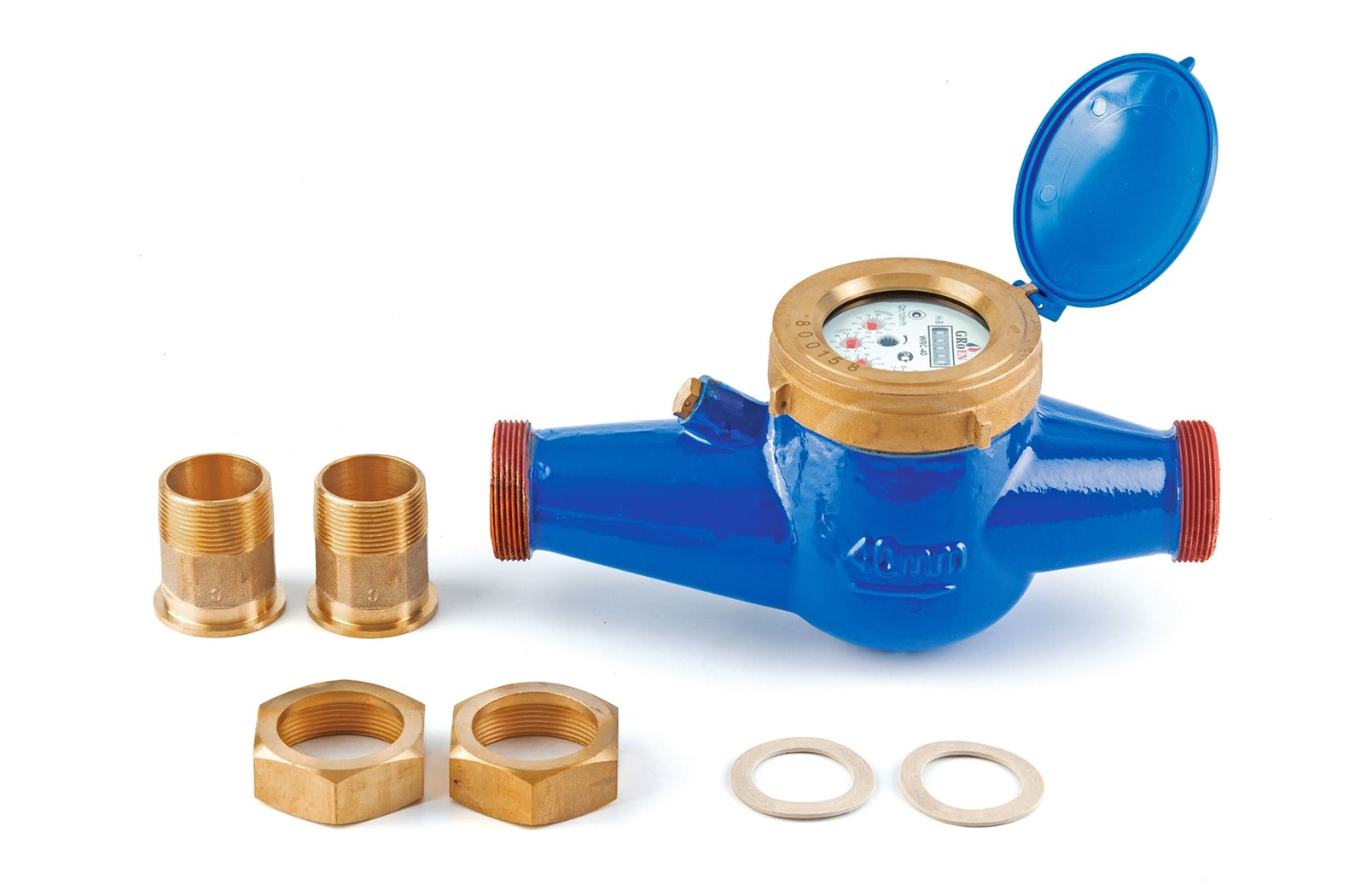

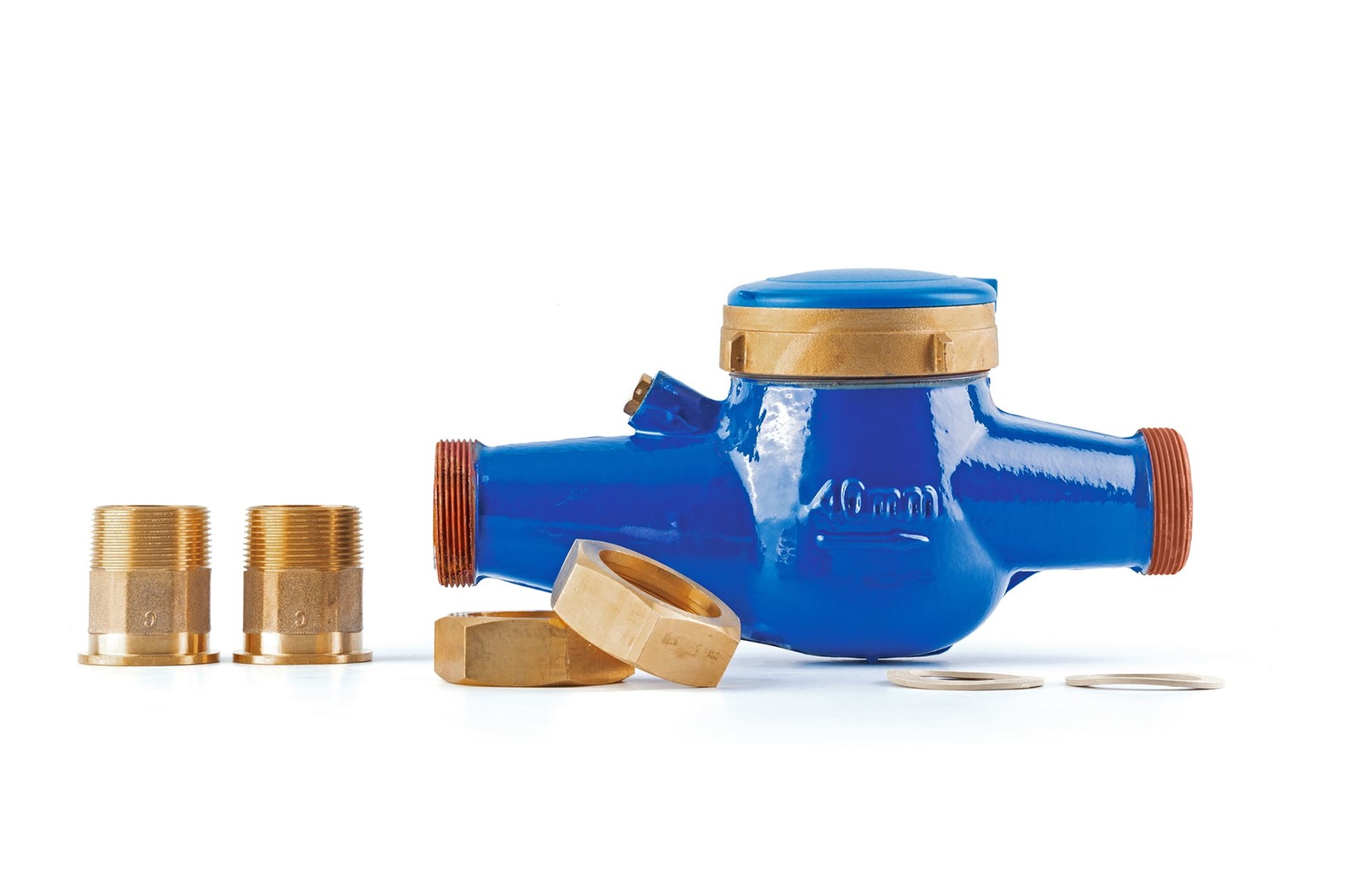

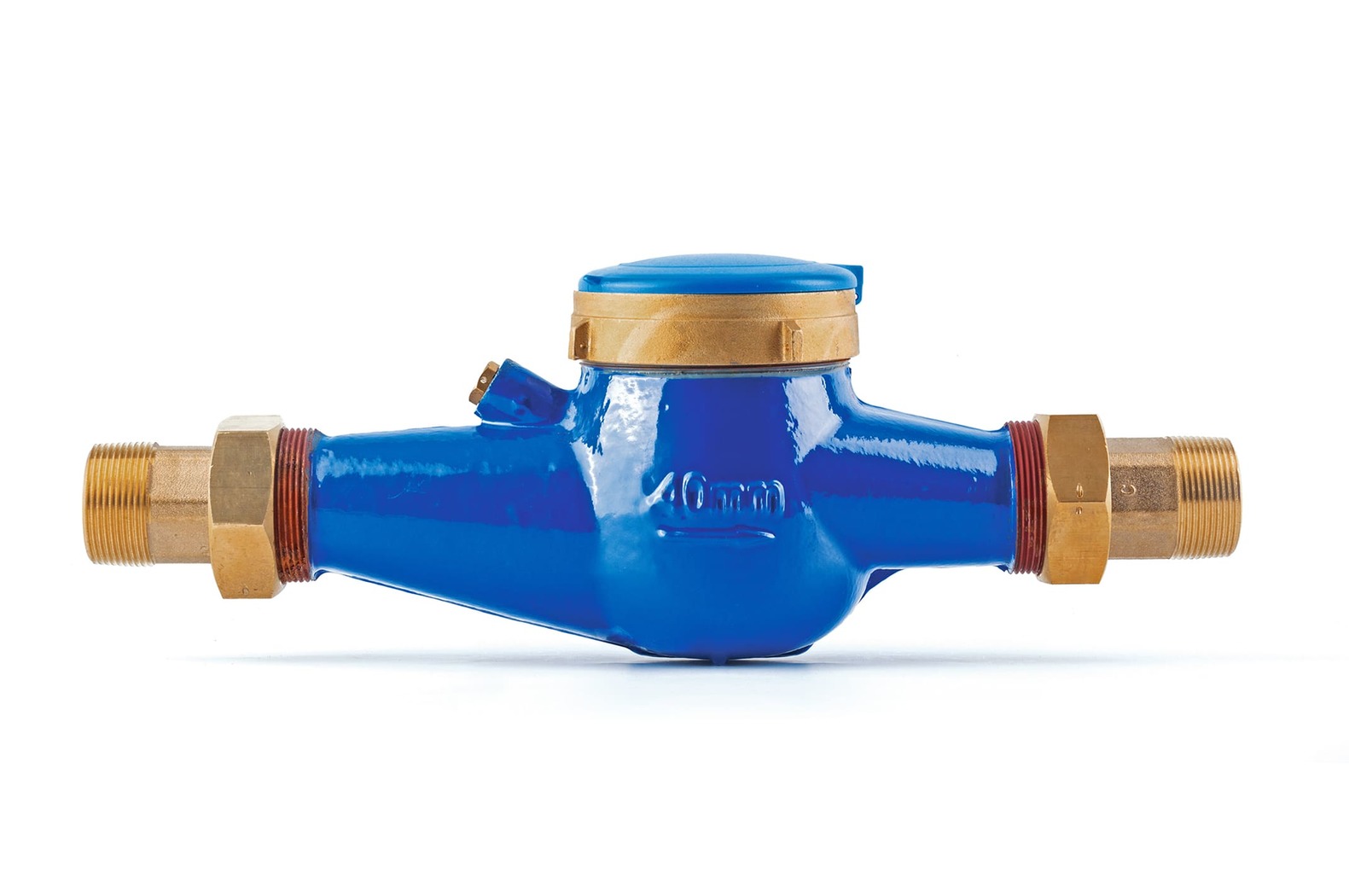

Мокроходный счетчик холодной воды WRC Ду-40, с чугунным корпусом.
Арт: WRC Ду-40
МатериалыКорпус счетчикаЛатунь/Чугун/Пластик (в зависимости от модификации)Лопастное колесоИзносостойкая пластмассаОсновной палец валаНержавеющая стальПодшипникСапфирСчетное устройство, уплотнительная плитаИзносостойкая пластмассаТребования к монтажуТрубопровод: горизонтальныйРасположение счетного механизма: сверхуДлина успокаивающего участка перед счетчиком — 5 DNМежповерочный интервал счетчиков серии WRC — 6КомплектацияСчетчикГайка, штуцер, прокладка — 2 штСетка встроеннаяКлапан обратный (в...Подробнее В зависимости от размера заказа предоставляются скидки
Материалы
- Корпус счетчикаЛатунь/Чугун/Пластик (в зависимости от модификации)
- Лопастное колесоИзносостойкая пластмасса
- Основной палец валаНержавеющая сталь
- ПодшипникСапфир
- Счетное устройство, уплотнительная плитаИзносостойкая пластмасса
Требования к монтажу
- Трубопровод: горизонтальный
- Расположение счетного механизма: сверху
- Длина успокаивающего участка перед счетчиком — 5 DN
- Межповерочный интервал счетчиков серии WRC — 6
Комплектация
- Счетчик
- Гайка, штуцер, прокладка — 2 шт
- Сетка встроенная
- Клапан обратный (в зависимости от диаметра)
- Паспорт
- Упаковка
Гарантия
Изготовитель и поставщик мокроходных счетчиков воды гарантируют соответствие счетчиков требованиям ГОСТ Р 50601-93, международного стандарта ISO 4064 и прилагаемого паспорта.
Гарантийный срок эксплуатации мокроходных счетчиков воды составляет 24 месяца с момента ввода в эксплуатацию.
Гарантийный срок эксплуатации мокроходных счетчиков воды составляет 24 месяца с момента ввода в эксплуатацию.
Технические характеристики
1
| Номинальный диаметр | DN | мм | 15 | 20 | 25 | 32 | 40 | 50 |
| Номинальный расход | Qn | м3/ч | 1.5 | 2.5 | 3.5 | 6 | 10 | 15 |
| Максимальный расход | Qmax | м3/ч | 3 | 5 | 7 | 12 | 20 | 30 |
| Переходный расход* | Qt | м3/ч | 0.12 | 0.2 | 0.28 | 0.48 | 0.8 | 3 |
| Минимальный расход | Qmin | м3/ч | 0.03 | 0.05 | 0.07 | 0.12 | 0.2 | 0.45 |
| Номинальное давление | PN | МПа | 1.6 | |||||
| Макс. температура | t | °C | 40 | |||||
* — при повышении расхода
Габаритные размеры
2
| Номинальный диаметр | DN | мм. | 15 | 20 | 25 | 32 | 40 | 50 | ||||||
| Модификация | L(1) | S(2) | L | S | L | S | L | S | L | S | L | S | ||
| Длина (корпус) | L | мм. | 165 | 110 | 190 | 130 | 260 | 225 | 260 | 230 | 300 | 245 | 300 | 280 |
| Длина(с присоединителями) | L1 | мм. | 259 | 204 | 294 | 234 | 380 | 345 | 384 | 354 | 431 | 376 | 448 | 428 |
| Ширина | W | мм. | 94 | 76 | 94 | 76 | 98 | 98 | 122 | 145 | ||||
| Высота без имп. выхода | H | мм. | 116 | 73 | 116 | 73 | 125.5 | 125.5 | 148.5 | 184 | ||||
| Высота (i) с имп. выходом | Hi | мм. | 136 | 93 | 136 | 93 | 145.5 | 145.5 | 168.5 | 204 | ||||
| Резьба (корпус) | D | G 3/4 | G1 | G1 1/4 | G1 1/2 | G2 | G2 1/2 | |||||||
| Резьба (присоединители) | d | R 1/2 | R 3/4 | R1 | R1 1/4 | R1 1/2 | R2 | |||||||
| Вес | кг. | 1.3 | 1.1 | 1.6 | 1.4 | 2.3 | 2.2 | 2.4 | 2.3 | 4.8 | 4.7 | 5.5 | 5.4 | |
(1) - модификации со стандартными размерами
(2) - модификации с корпусом уменьшенной длины
Внимание! Счетчики серии WR являются многоструйными, за исключением модификаций (S) диаметров 15 и 20 мм
Диаграмма потери давления
3
Погрешности измерений
4
Артикул: WRC Ду-40
Производитель: ГРОЕН
