Турбинный счетчик холодной воды WTC (i) Ду-125, с импульсным выходом, класс C
Комбинированный счетчик холодной воды DUAL (BY) Ду-150/40
Турбинный счетчик холодной воды WTC (i) Ду-150, с импульсным выходом, класс C
Турбинный счетчик холодной воды WTC (i) Ду-150, с импульсным выходом, класс C
Назначение

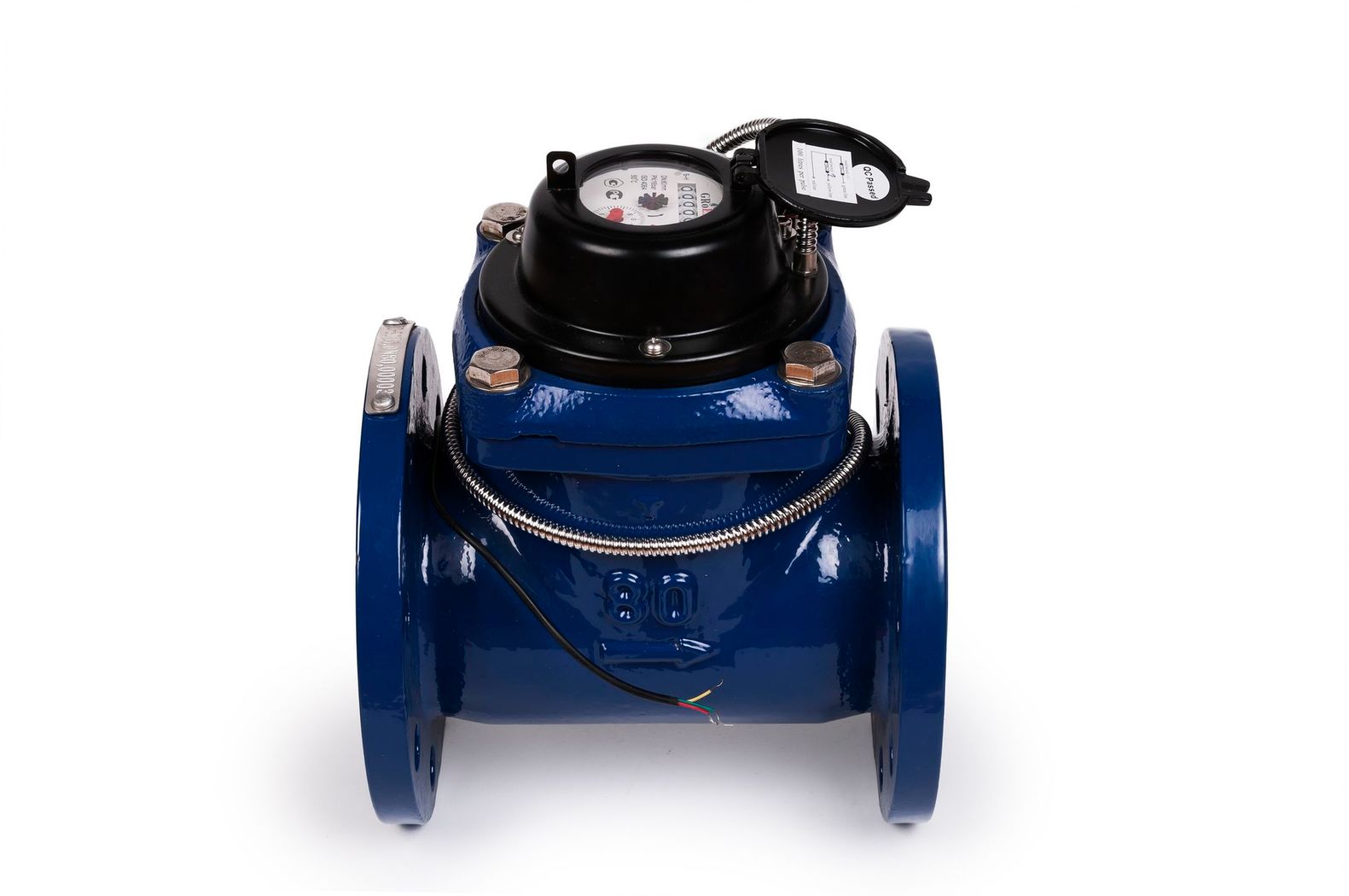

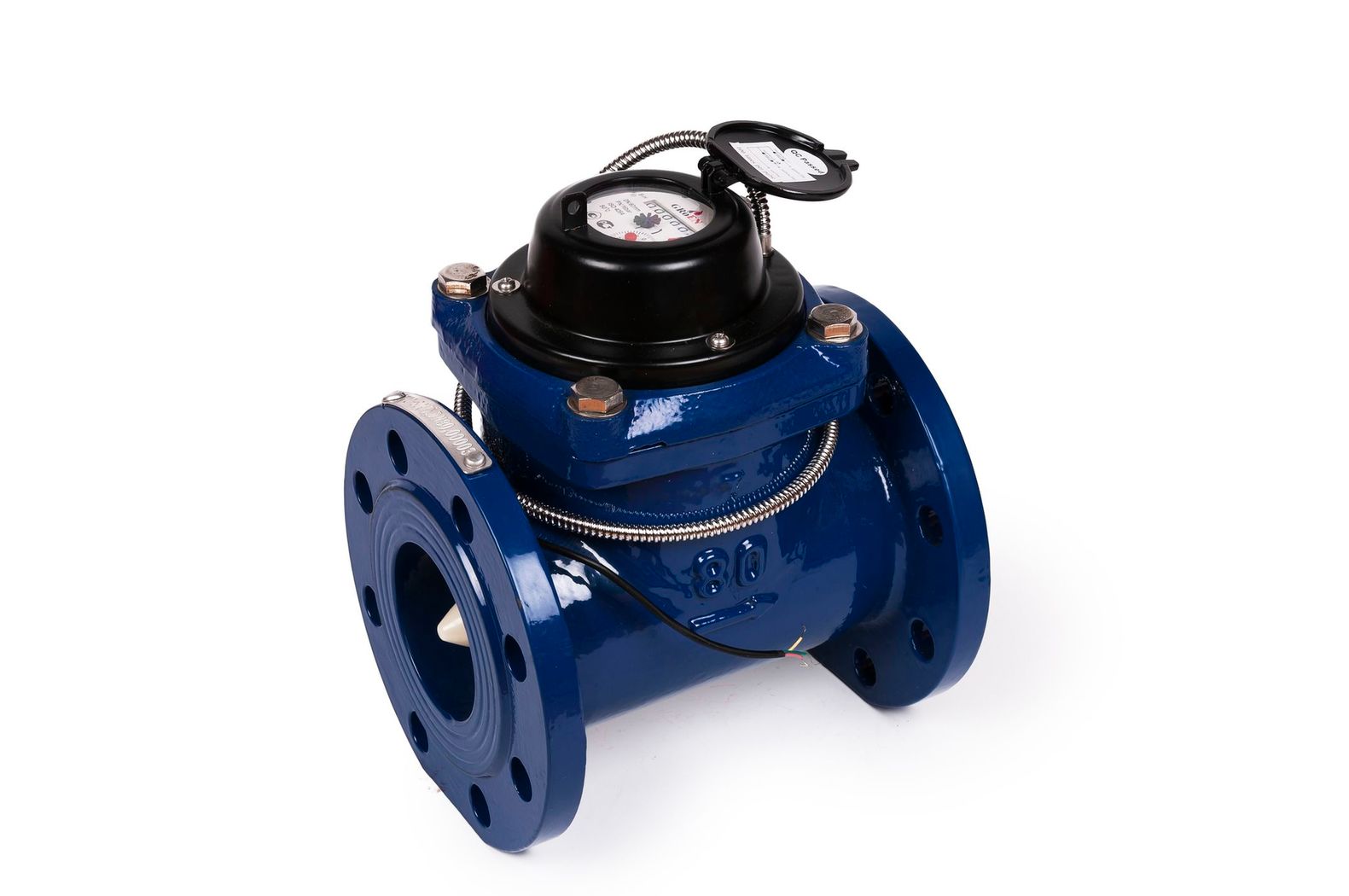

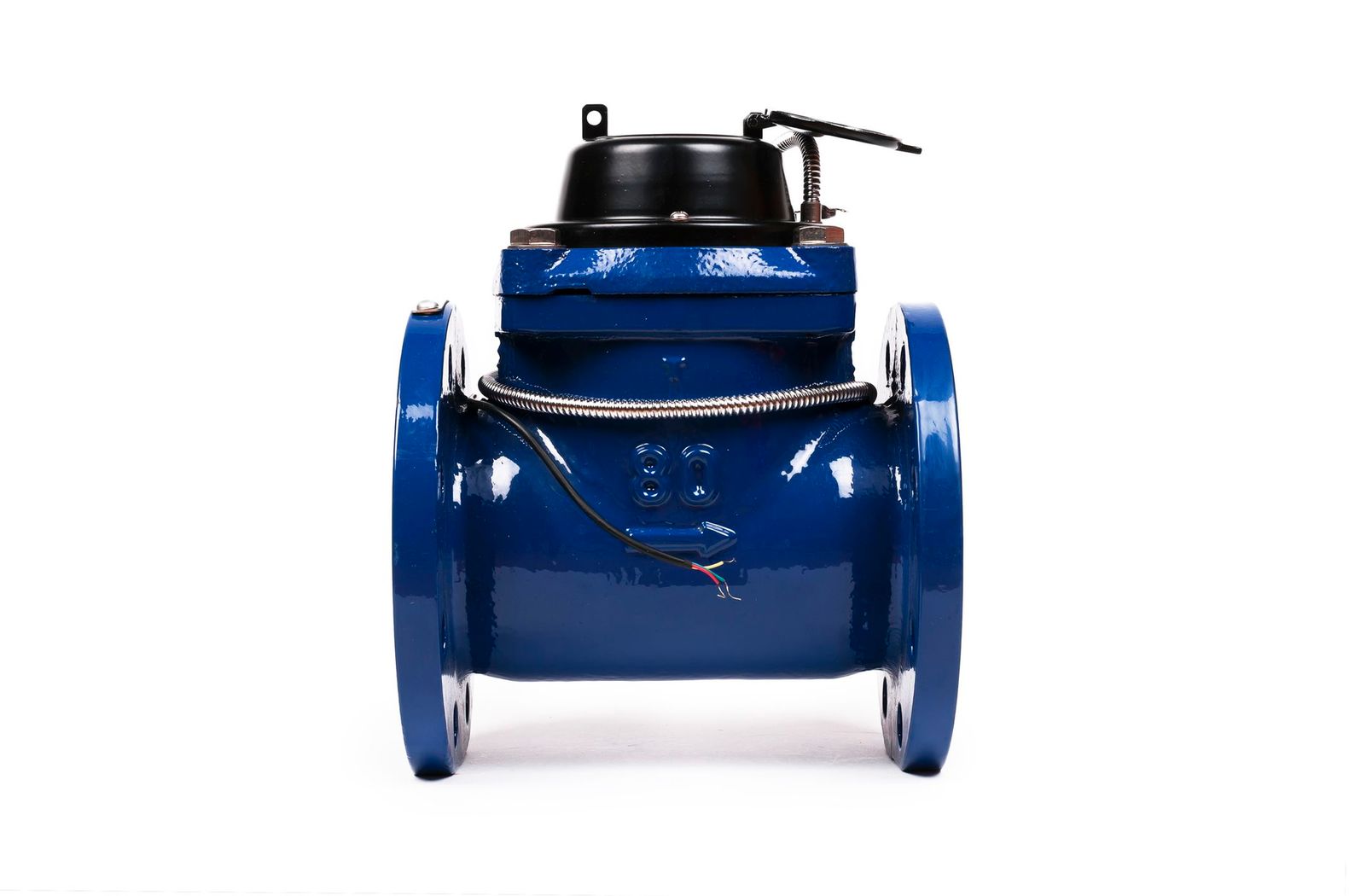

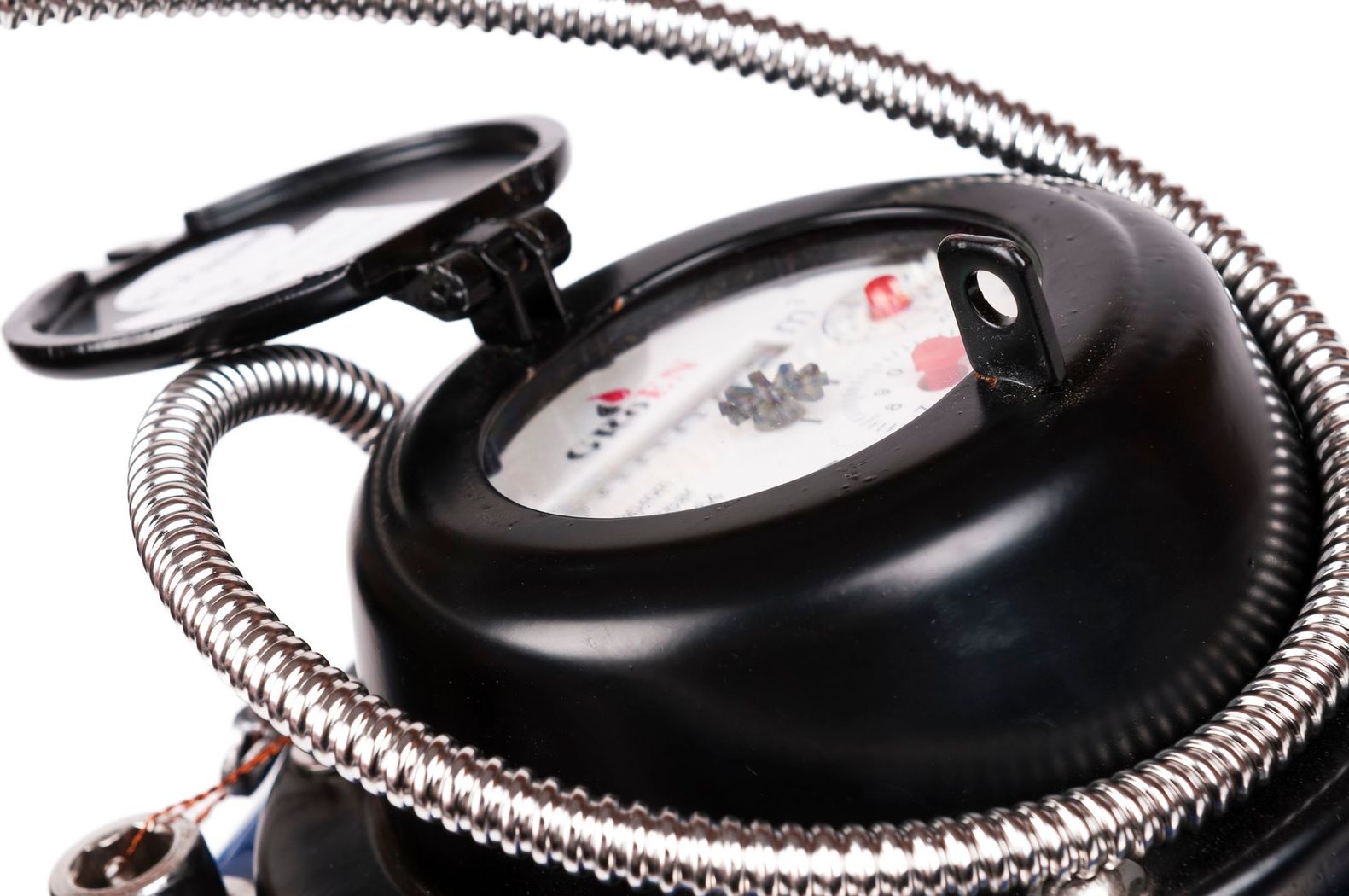

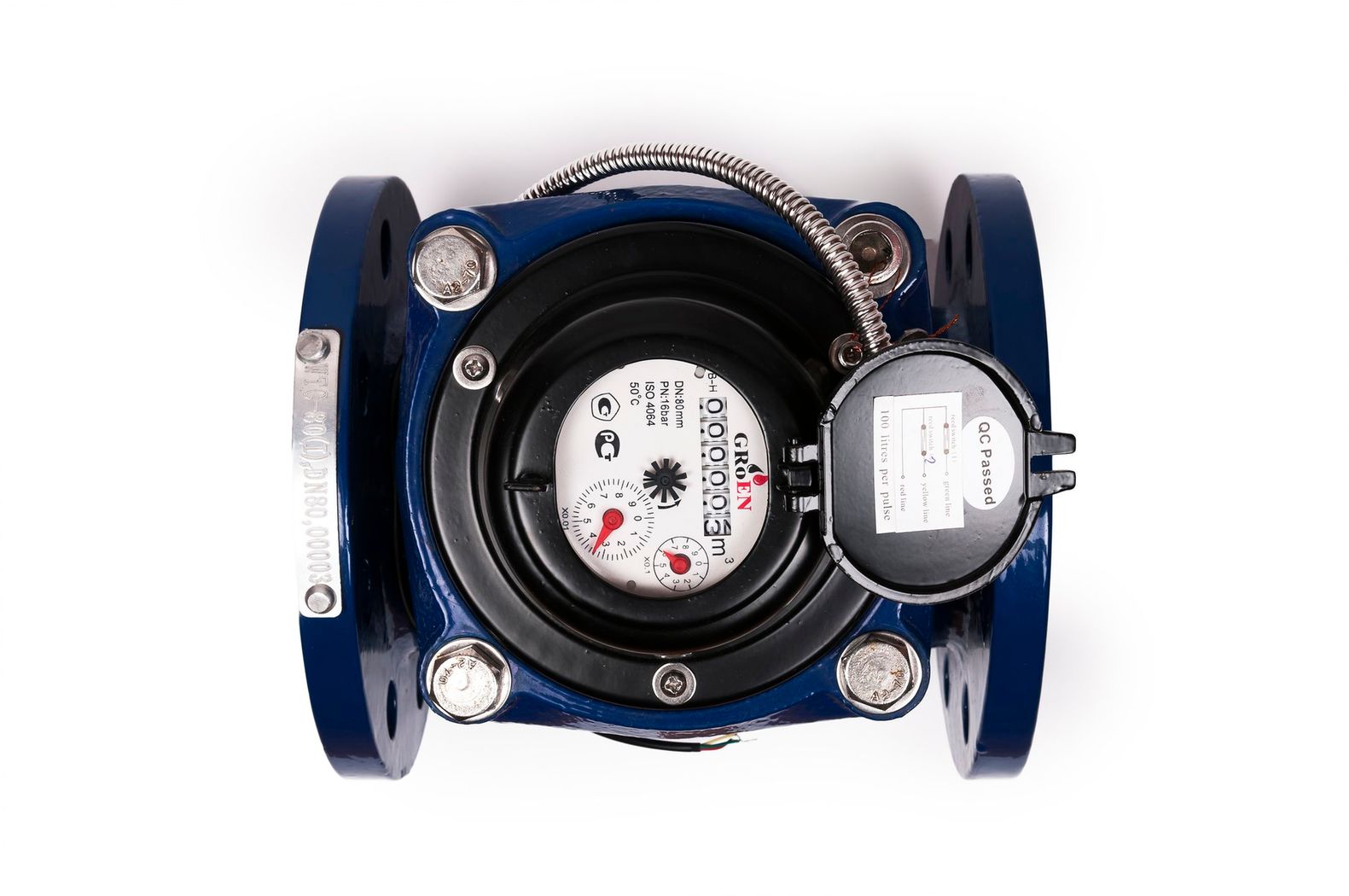

Турбинный счетчик холодной воды WTC (i) Ду-150, с импульсным выходом, класс C.
Арт: WTC (i) Ду-150
МатериалыКорпус счетчикаСерый чугунИзмерительный механизм и турбинаИзносостойкая пластмассаТакже используетсяЛатунь, нержавеющая стальТребования к монтажуТрубопровод: горизонтальный/вертикальный/наклонныйРасположение счетного механизма: сверху/сбоку.Минимальная длина успокаивающего участка перед счетчиком — 3 DN, после счетчика — 1 DNМежповерочный интервал для счетчиков холодной воды WTC — 6 лет, для счетчиков горячей воды — 4 годаКомплектацияСчетчикПрокладки — 2 штПаспортУпаковкаГарантияИзго...Подробнее В зависимости от размера заказа предоставляются скидки
Материалы
- Корпус счетчикаСерый чугун
- Измерительный механизм и турбинаИзносостойкая пластмасса
- Также используетсяЛатунь, нержавеющая сталь
Требования к монтажу
- Трубопровод: горизонтальный/вертикальный/наклонный
- Расположение счетного механизма: сверху/сбоку.
- Минимальная длина успокаивающего участка перед счетчиком — 3 DN, после счетчика — 1 DN
- Межповерочный интервал для счетчиков холодной воды WTC — 6 лет, для счетчиков горячей воды — 4 года
Комплектация
- Счетчик
- Прокладки — 2 шт
- Паспорт
- Упаковка
Гарантия
Изготовитель и поставщик турбинных счетчиков воды гарантируют соответствие счетчиков требованиям ГОСТ Р 50193-92, международного стандарта ISO 4064 и прилагаемого паспорта.
Гарантийный срок эксплуатации турбинных счетчиков воды составляет 24 месяца с момента ввода в эксплуатацию.
Гарантийный срок эксплуатации турбинных счетчиков воды составляет 24 месяца с момента ввода в эксплуатацию.
Технические характеристики
1
| Номинальный диаметр | DN | мм. | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | 400 | 500 |
| Номинальный расход | Qn | м3/ч | 10 | 15 | 25 | 40 | 60 | 150 | 250 | 400 | 600 | 1000 | 1500 |
| Максимальный расход | Qmax | м3/ч | 20 | 30 | 50 | 80 | 120 | 300 | 500 | 800 | 1200 | 2000 | 3000 |
| Переходный расход | Qt | м3/ч | 0.8 | 3 | 5 | 8 | 12 | 30 | 50 | 80 | 120 | 200 | 300 |
| Минимальный расход | Qmin | м3/ч | 0.2 | 0.45 | 0.75 | 1.2 | 1.8 | 4.5 | 7.5 | 12 | 18 | 30 | 45 |
| Номинальное давление | PN | МПа | 1.6 | ||||||||||
| Макс. температура | t | °C | 40(WTC) / 90(WTH) | ||||||||||
Габаритные размеры
2
| Номинальный диаметр | DN | мм. | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | 400 | 500 |
| Длина (корпус) | L | мм. | 260 | 200 | 200 | 225 | 250 | 300 | 350 | 450 | 500 | 600 | 800 |
| Высота | H | мм. | 249 | 256 | 266 | 276 | 286 | 345.5 | 372.5 | 495 | 516 | 631 | 738.5 |
| Диаметр фланца | D | мм. | 150 | 165 | 185 | 200 | 220 | 285 | 340 | 410 | 465 | 585 | 715 |
| Вылет крепежных отверстий | D1 | мм. | 110 | 125 | 145 | 160 | 180 | 240 | 295 | 355 | 410 | 525 | 650 |
| Монтажные болты | 4xM16 | 8xM16 | 8xM20 | 12xM20 | 12xM24 | 16xM27 | 20xM30 | ||||||
— фланцы полностью соответствуют ГОСТ Р 50193-92
Диаграмма потери давления
3
Погрешности измерений
4
Артикул: WTC (i) Ду-150
Производитель: ГРОЕН
